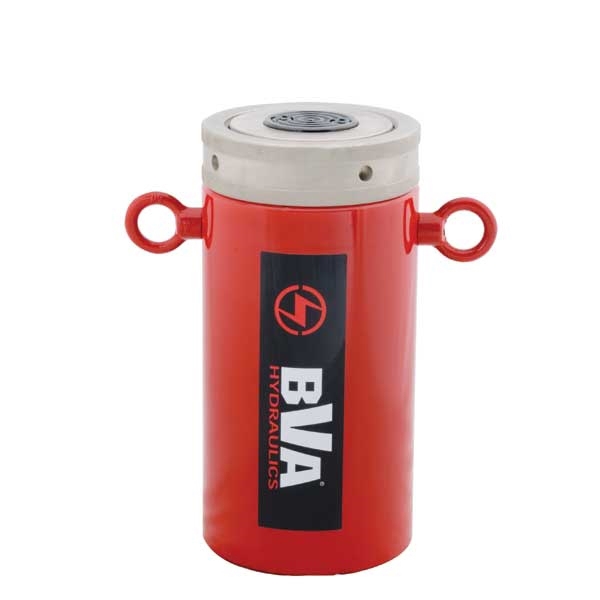

Cylinder Med Låsmutter 100 Ton

#837-10HLN10008

CYLINDRAR MED LÅSMUTTER/LOCK-NUT CYLINDERS

BVA Hydraulics cylinder med låsmutter för säkerhet när lasten skall stå en längre tid. Överströmningshål så att inte kolven kan pumpas ut. Gul varningsmarkering när maximal slaglängd är uppnådd.

Konstruerade för att stå med last lång tid
Låsmuttern kan låsas på valfri postion utmed slaglängden
Cylindern och huset är nickelpläterade för att förhindra korrosion
Två överströmmningsportar för att förhindra att kolven pumpas ur
Färgindikation för maximal slaglängd på kolven
Max. arbetstryck 700 bar

Beställningsvara

24 785,00 SEK / Styckexkl. moms

Om produkten

CYLINDRAR MED LÅSMUTTER/LOCK-NUT CYLINDERS

Konstruerade för att stå med last lång tid
Låsmuttern kan låsas på valfri postion utmed slaglängden
Cylindern och huset är nickelpläterade för att förhindra korrosion
Två överströmmningsportar för att förhindra att kolven pumpas ur
Färgindikation för maximal slaglängd på kolven
Max. arbetstryck 700 bar

Egenskaper

Vikt	55,8 kg
Kapacitet	100 ton / 928 kN
Oljevolym	2654 cm
Slaglängd	200 mm

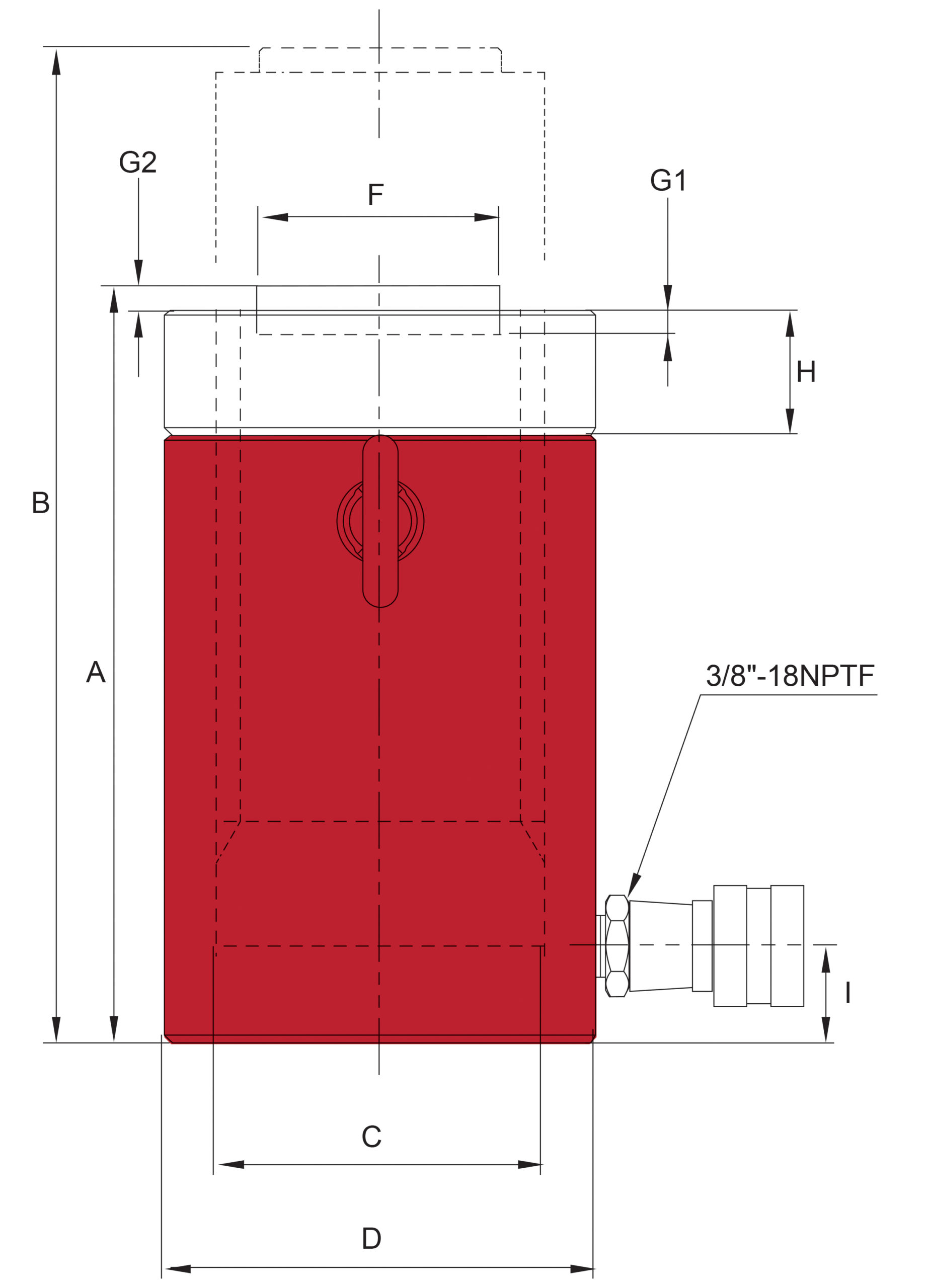

A Bygghöjd Min höjd	338 mm
B Max höjd	536 mm
C Cylinderns inner Ø	130 mm
D Cylinderns ytter Ø	165 mm
Effektiv cylinderarea	132,7 cm
F Sadel Ø	71 mm
H Låsmutter längd	46 mm
I Avstånd cylinderbotten till oljeinlopp	28 mm
G1 Djup av kolvhål	13 mm
G2 Sadel utsprång från kolven	2 mm
