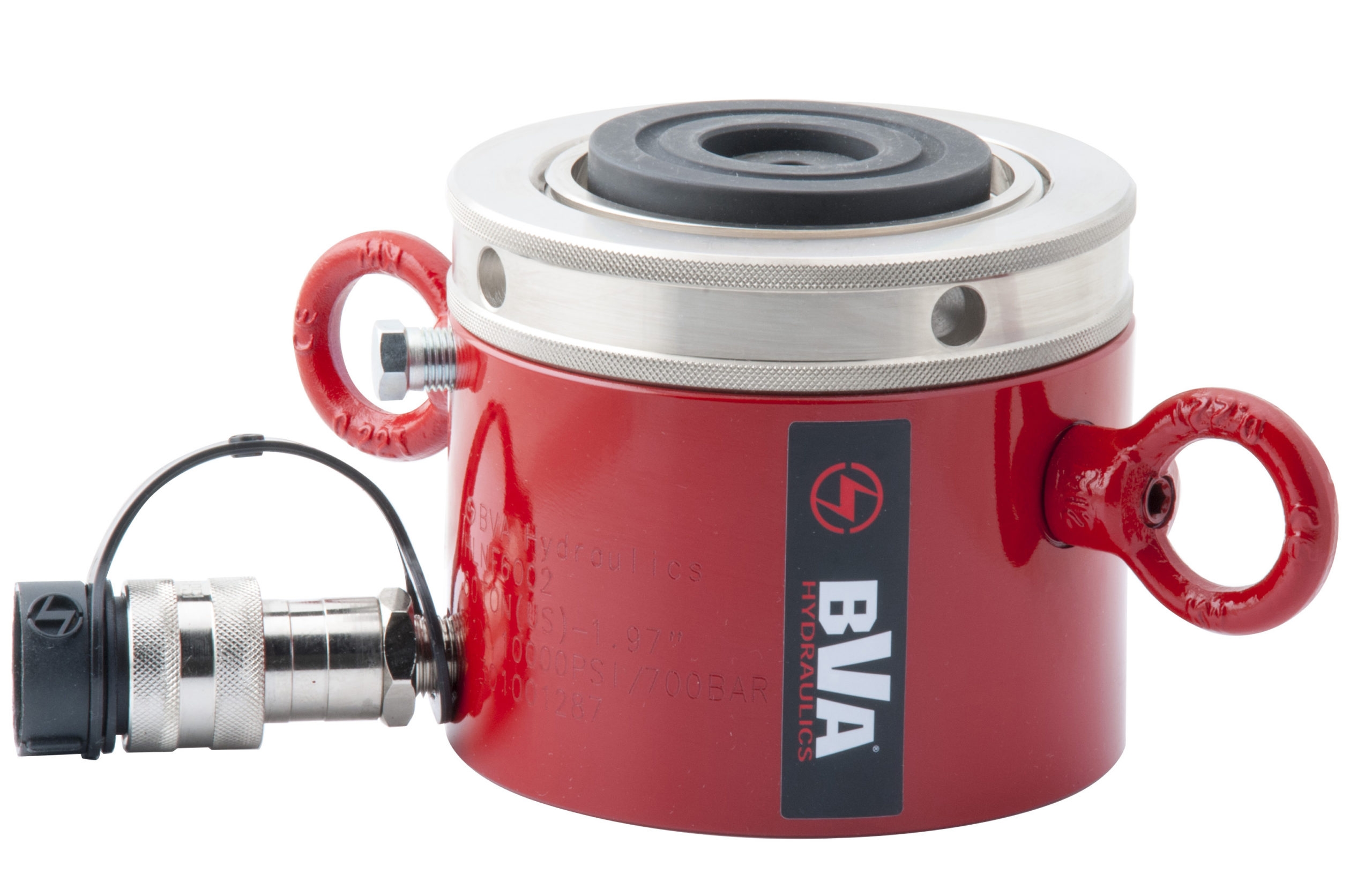

Kompaktcylinder Med Låsmutter

#837-10HLNF16002

KOMPAKTCYLINDRAR MED LÅSMUTTER/LOCK-NUT CYLINDERS

BVA Hydraulics cylinder med låsmutter för säkerhet när lasten skall stå en längre tid. Överströmningshål så att inte kolven kan pumpas ut. Gul varningsmarkering när slaglängden är nådd.

Konstruerade för att stå med last lång tid
Låsmuttern kan låsas på valfri position utmed slaglängden
Cylindern och huset är nickelpläterade för att förhindra korrosion
Två överströmningsportar för att förhindra att kolven pumpas ur
Färgindikation för maximal slaglängd på kolven
Max. arbetstryck 700 bar

Beställningsvara

31 723,00 SEK / Styckexkl. moms

Om produkten

KOMPAKTCYLINDRAR MED LÅSMUTTER/LOCK-NUT CYLINDERS

BVA Hydraulics cylinder med låsmutter för säkerhet när lasten skall stå en längre tid. Överströmningshål så att inte kolven kan pumpas ut. Gul varningsmarkering när slaglängden är nådd.

Konstruerade för att stå med last lång tid
Låsmuttern kan låsas på valfri position utmed slaglängden
Cylindern och huset är nickelpläterade för att förhindra korrosion
Två överströmningsportar för att förhindra att kolven pumpas ur
Färgindikation för maximal slaglängd på kolven
Max. arbetstryck 700 bar

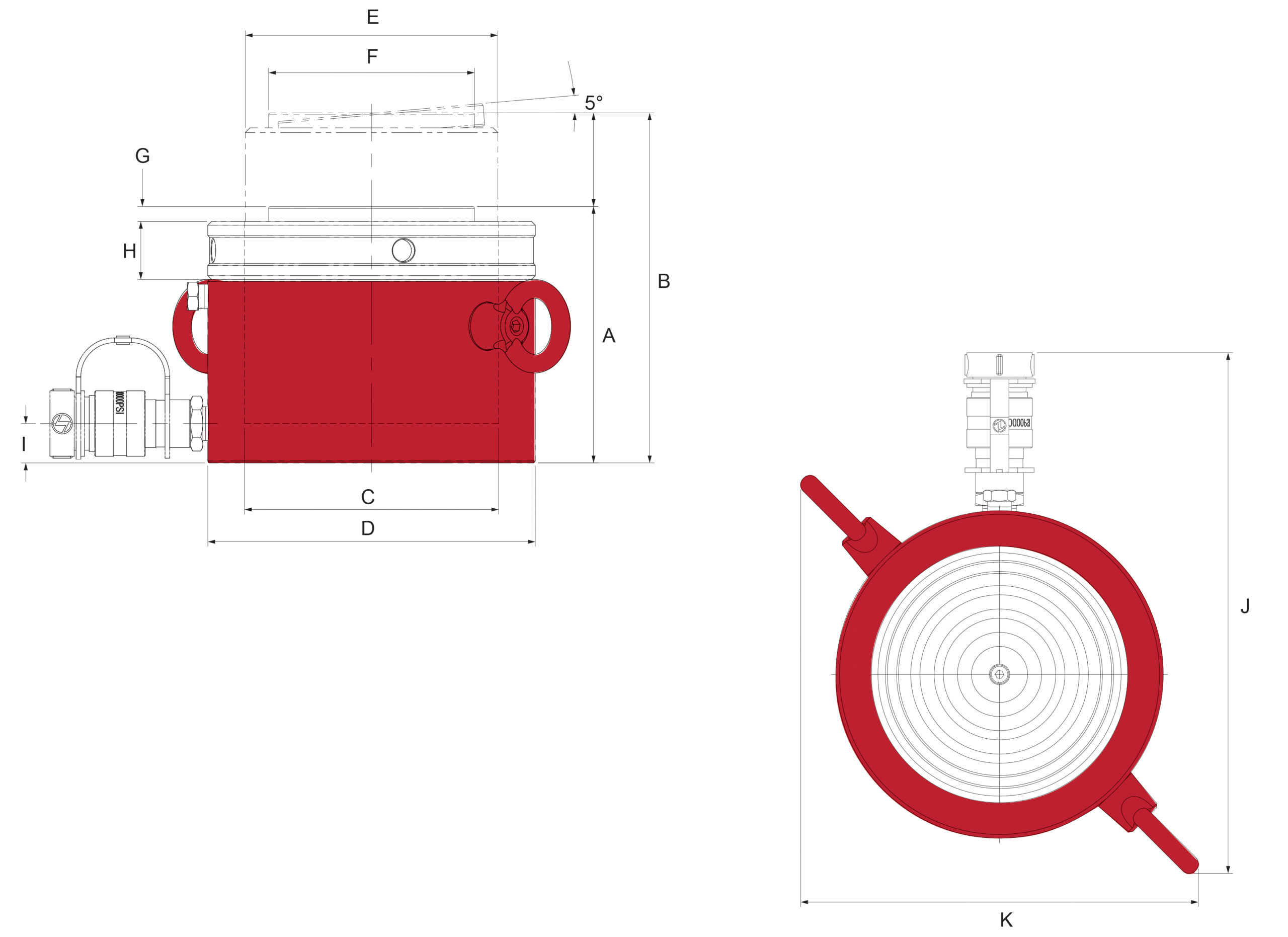

Egenskaper

Oljevolym	1031 cm
A Bygghöjd Min höjd	148 mm
F Sadel Ø	148 mm
Kapacitet	160 ton / 1603 kN
C Cylinderns inner Ø	171 mm
B Max höjd	193 mm
D Cylinderns ytter Ø	220 mm
Effektiv cylinderarea	229,1 cm
K Lyftögla till lyftögla	244 mm
I Avstånd cylinderbotten till oljeinlopp	27 mm
J Snabbkoppling till lyftögla	316 mm
H Låsmutter längd	40 mm
Vikt	41,3 kg
Slaglängd	45 mm
G Sadel utsprång från kolven	9 mm
E Kolv utvändig gänga	TW170-4N
