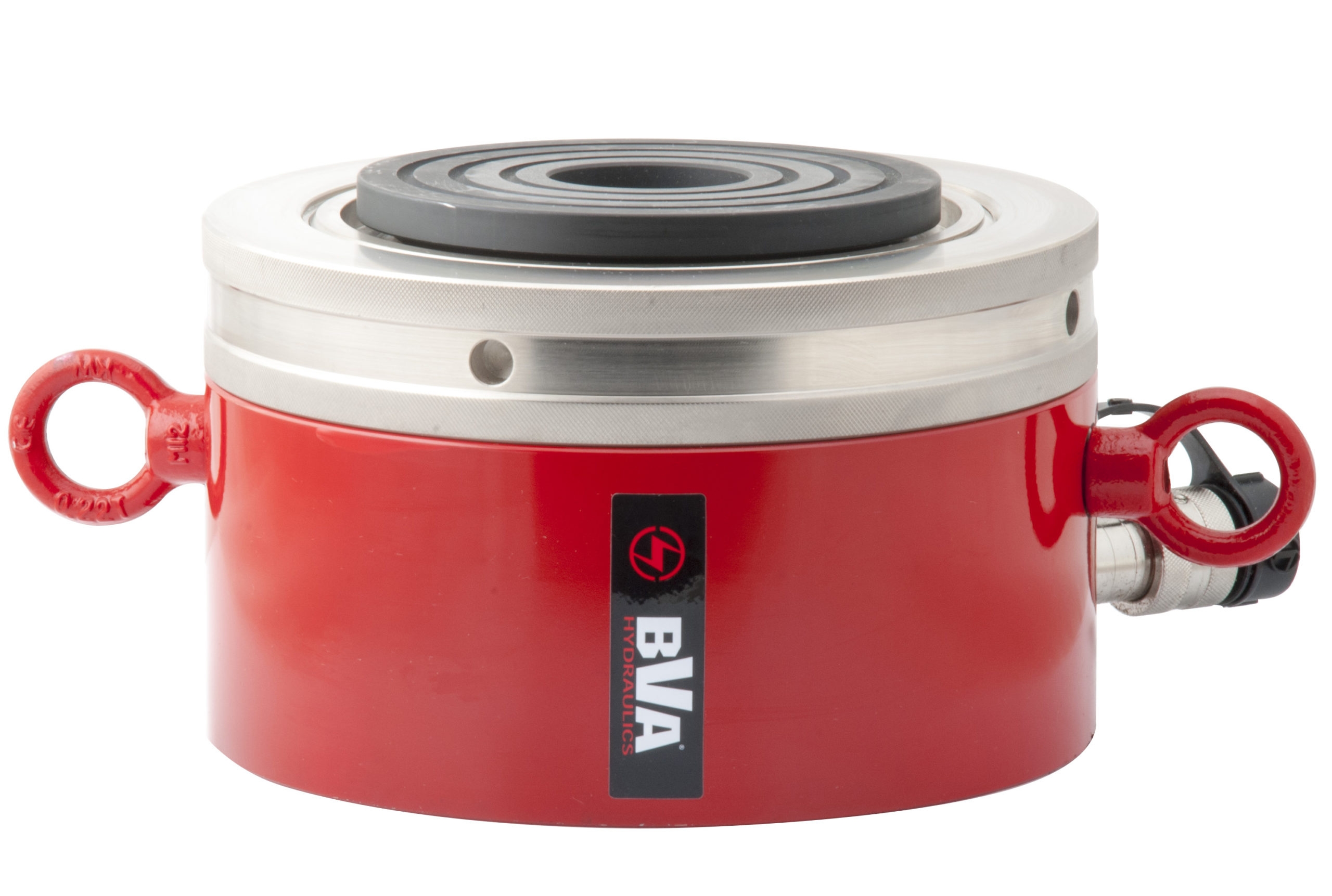

Kompaktcylinder Med Låsmutter

#837-10HLNF20002

KOMPAKTCYLINDRAR MED LÅSMUTTER/LOCK-NUT CYLINDERS

BVA Hydraulics cylinder med låsmutter för säkerhet när lasten skall stå en längre tid. Överströmningshål så att inte kolven kan pumpas ut. Gul varningsmarkering när slaglängden är nådd.

Konstruerade för att stå med last lång tid
Låsmuttern kan låsas på valfri position utmed slaglängden
Cylindern och huset är nickelpläterade för att förhindra korrosion
Två överströmningsportar för att förhindra att kolven pumpas ur
Färgindikation för maximal slaglängd på kolven
Max. arbetstryck 700 bar

Beställningsvara

35 257,00 SEK / Styckexkl. moms

Om produkten

KOMPAKTCYLINDRAR MED LÅSMUTTER/LOCK-NUT CYLINDERS

BVA Hydraulics cylinder med låsmutter för säkerhet när lasten skall stå en längre tid. Överströmningshål så att inte kolven kan pumpas ut. Gul varningsmarkering när slaglängden är nådd.

Konstruerade för att stå med last lång tid
Låsmuttern kan låsas på valfri position utmed slaglängden
Cylindern och huset är nickelpläterade för att förhindra korrosion
Två överströmningsportar för att förhindra att kolven pumpas ur
Färgindikation för maximal slaglängd på kolven
Max. arbetstryck 700 bar

Egenskaper

Vikt	53,8 kg
Kapacitet	200 ton / 1984 kN
Oljevolym	1276 cm
Slaglängd	45 mm

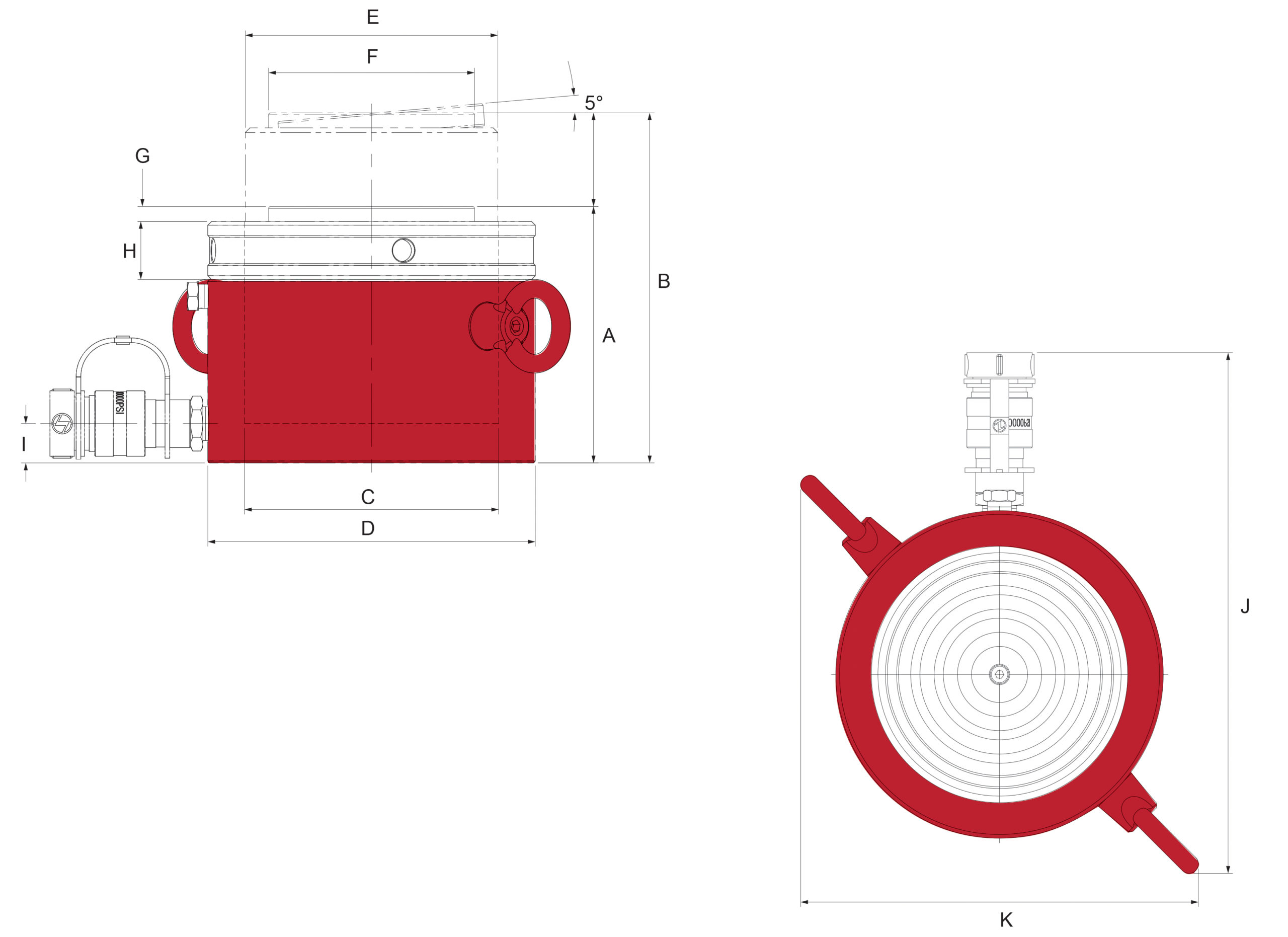

A Bygghöjd Min höjd	155 mm
B Max höjd	200 mm
C Cylinderns inner Ø	190 mm
D Cylinderns ytter Ø	245 mm
Effektiv cylinderarea	283,6 cm
E Kolv utvändig gänga	TW190-4N
F Sadel Ø	160 mm
G Sadel utsprång från kolven	10 mm
H Låsmutter längd	43 mm
I Avstånd cylinderbotten till oljeinlopp	30 mm
J Snabbkoppling till lyftögla	338 mm
K Lyftögla till lyftögla	262 mm
