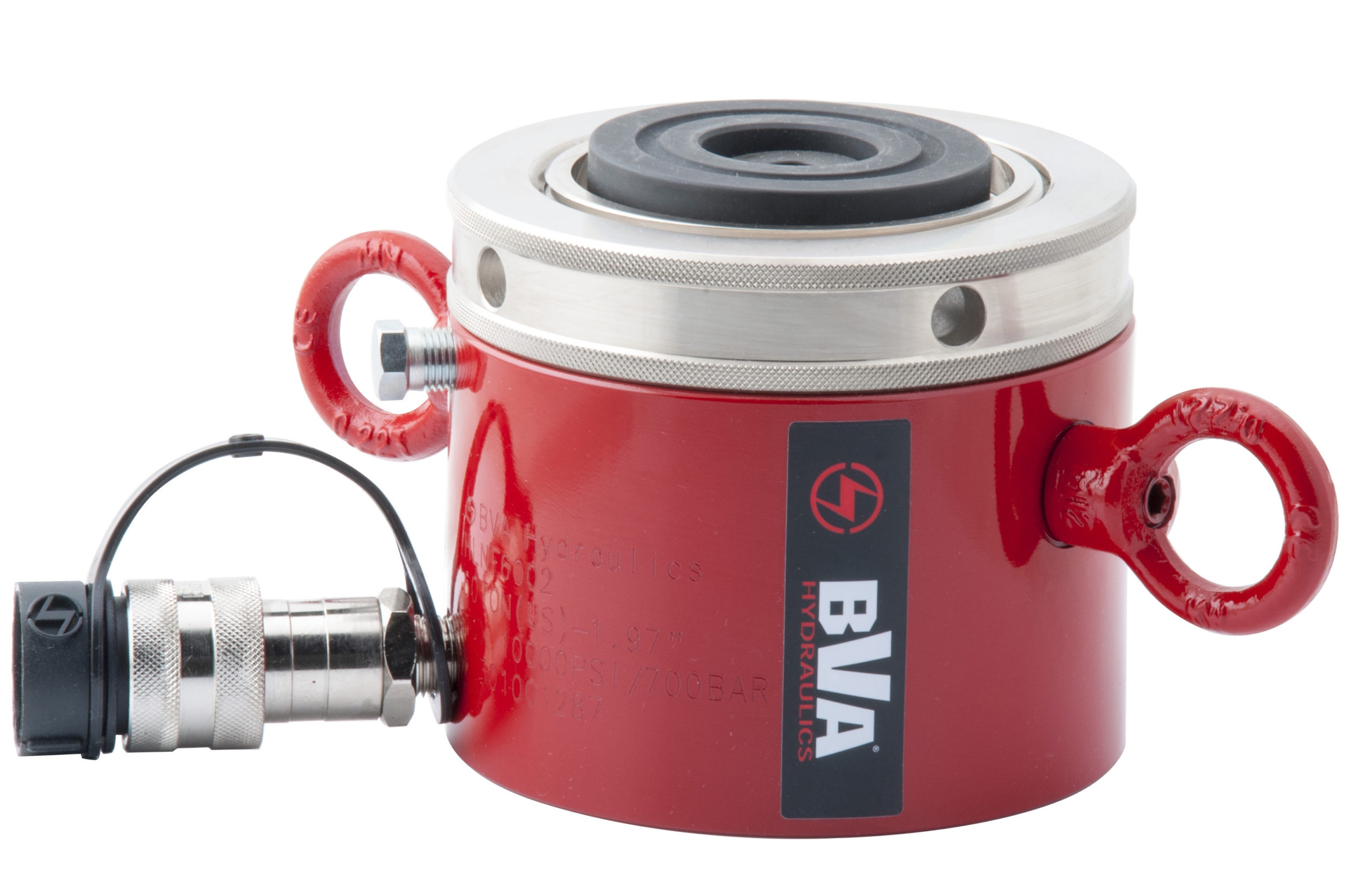

Kompaktcylinder Med Låsmutter

#837-10HLNF10002

KOMPAKTCYLINDRAR MED LÅSMUTTER/LOCK-NUT CYLINDERS

BVA Hydraulics cylinder med låsmutter för säkerhet när lasten skall stå en längre tid. Överströmningshål så att inte kolven kan pumpas ut. Gul varningsmarkering när slaglängden är nådd.

Konstruerade för att stå med last lång tid
Låsmuttern kan låsas på valfri position utmed slaglängden
Cylindern och huset är nickelpläterade för att förhindra korrosion
Två överströmningsportar för att förhindra att kolven pumpas ur
Färgindikation för maximal slaglängd på kolven
Max. arbetstryck 700 bar

Beställningsvara

17 445,00 SEK / Styckexkl. moms

Om produkten

KOMPAKTCYLINDRAR MED LÅSMUTTER/LOCK-NUT CYLINDERS

BVA Hydraulics cylinder med låsmutter för säkerhet när lasten skall stå en längre tid. Överströmningshål så att inte kolven kan pumpas ut. Gul varningsmarkering när slaglängden är nådd.

Konstruerade för att stå med last lång tid
Låsmuttern kan låsas på valfri position utmed slaglängden
Cylindern och huset är nickelpläterade för att förhindra korrosion
Två överströmningsportar för att förhindra att kolven pumpas ur
Färgindikation för maximal slaglängd på kolven
Max. arbetstryck 700 bar

Egenskaper

Vikt	24,5 kg
Kapacitet	100 ton / 1014 kN
Oljevolym	725 cm
Slaglängd	50 mm

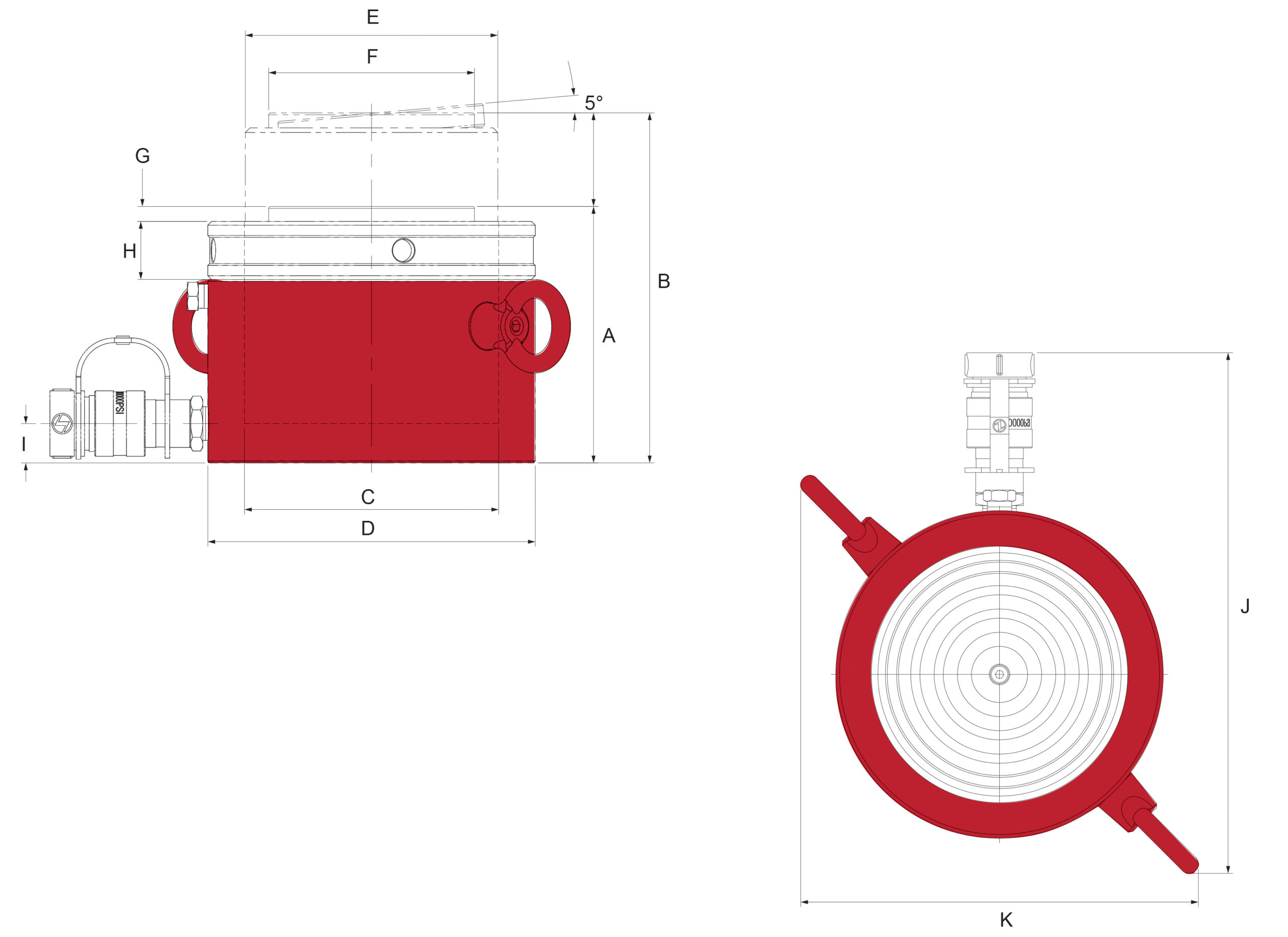

A Bygghöjd Min höjd	137 mm
B Max höjd	187 mm
C Cylinderns inner Ø	136 mm
D Cylinderns ytter Ø	175 mm
Effektiv cylinderarea	144,9 cm
E Kolv utvändig gänga	TW135-4N
F Sadel Ø	110 mm
G Sadel utsprång från kolven	8 mm
H Låsmutter längd	31 mm
I Avstånd cylinderbotten till oljeinlopp	21 mm
J Snabbkoppling till lyftögla	278 mm
K Lyftögla till lyftögla	213 mm
