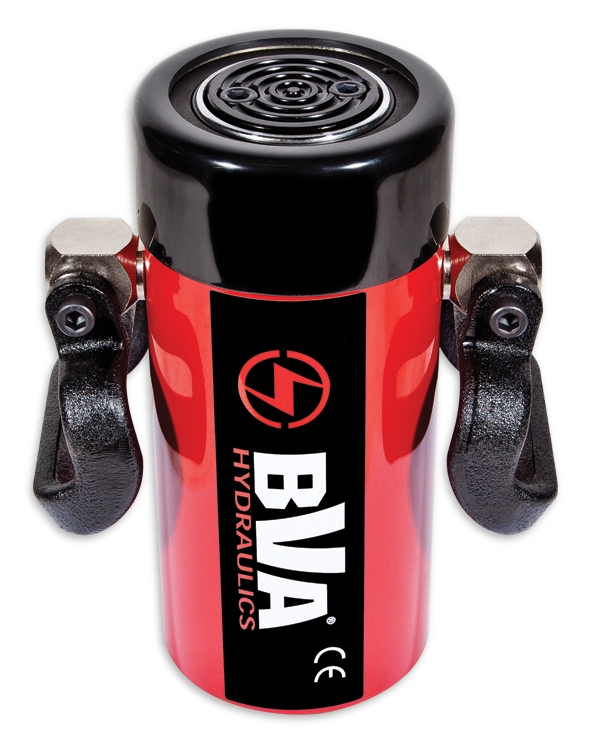

Enkelverkande Cylinder 75 Ton

#837-10H7513

BVA Hydraulics enkelverkande cylinder på 75 ton och slaglängd 333 mm. Arbetstryck 700 bar. Gänga på cylinderröret.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Utvändig främre gänga för att fästa cylindern
2 st Bärhandtag
Max.arbetstryck 700 bar

Beställningsvara

36 045,00 SEK / Styckexkl. moms

Om produkten

BVA Hydraulics enkelverkande cylinder på 75 ton och slaglängd 333 mm. Arbetstryck 700 bar. Gänga på cylinderröret.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Utvändig främre gänga för att fästa cylindern
2 st Bärhandtag
Max.arbetstryck 700 bar

Egenskaper

Vikt	55,3 kg
Kapacitet	75 ton / 713 kN
Oljevolym	3459 cm
Slaglängd	333 mm

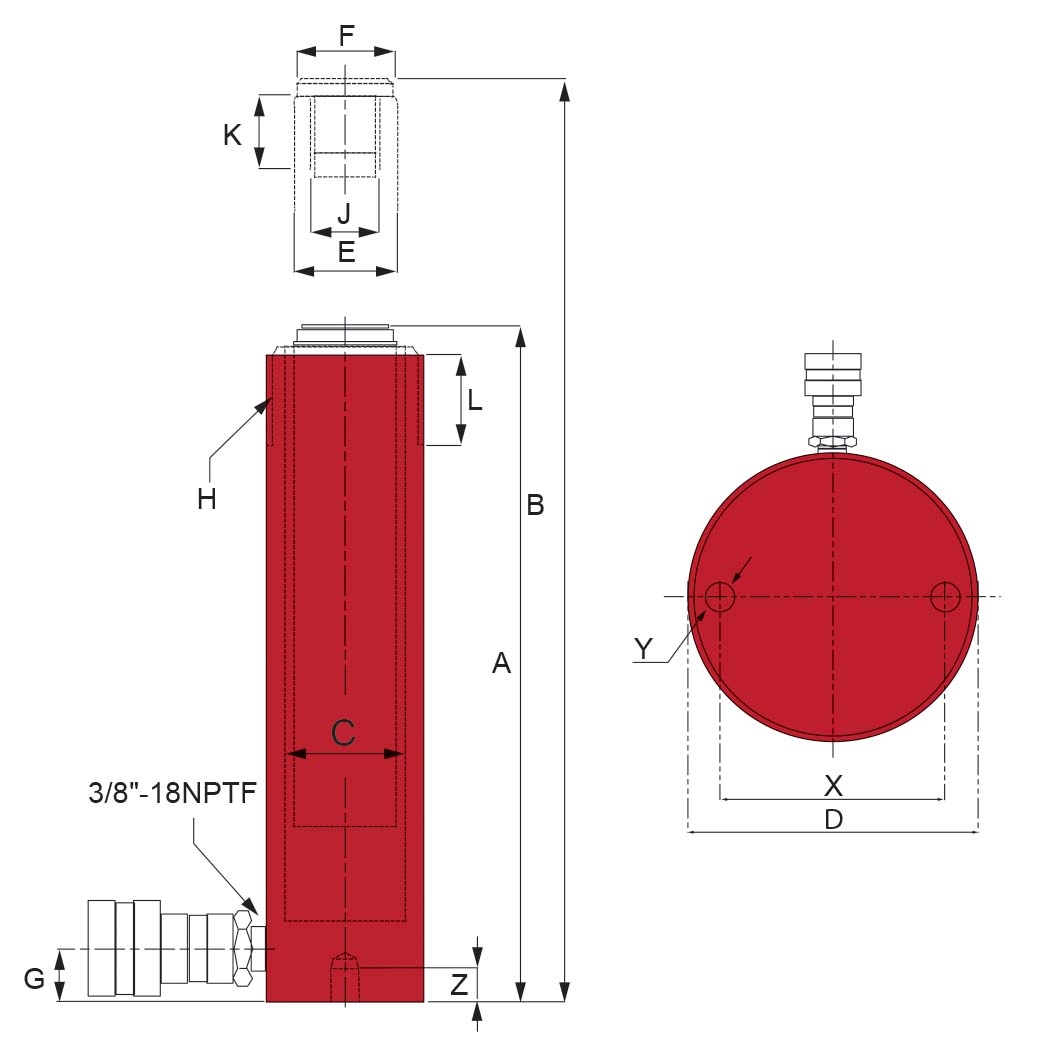

A Bygghöjd Min höjd	492 mm
B Max höjd	825 mm
C Cylinderns inner Ø	115 mm
D Cylinderns ytter Ø	147 mm
E Kolvstångens Ø	95 mm
F Sadelns ytter Ø	70 mm
G Avstånd cylinderbotten till oljeinlopp	30 mm
X Håldelning	100 mm
Effektiv cylinderarea	103,9 cm
Y Gänga	"-10UNC
Z Gängans djup	22 mm
H Utvändig gänga på cylinderrör	5"-12UN
L Längd utvändig gänga på cylinderrör	45 mm
J Kolvstångsgänga	-
K Längd kolvstångsgänga	-
