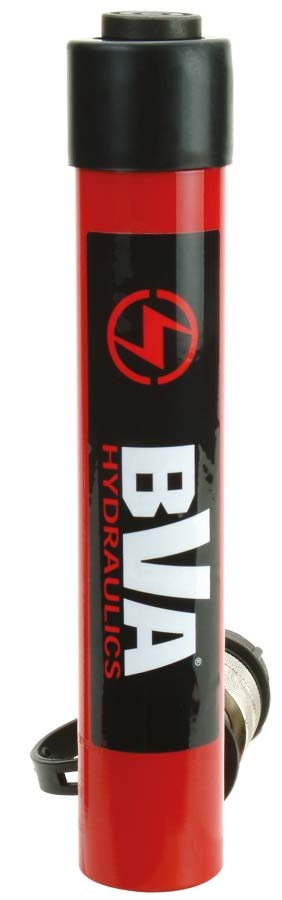

Enkelverkande Cylinder 15 Ton

#837-10H1506

BVA Hydraulics enkelverkande cylinder på 15 ton och slaglängd 152 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Gängad sadel för anslutning av olika tillbehör
Utvändig främre gänga för att fästa cylindern
Max.arbetstryck 700 bar

Beställningsvara

6 476,00 SEK / Styckexkl. moms

Om produkten

BVA Hydraulics enkelverkande cylinder på 15 ton och slaglängd 152 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Gängad sadel för anslutning av olika tillbehör
Utvändig främre gänga för att fästa cylindern
Max.arbetstryck 700 bar

Egenskaper

Vikt	6,7 kg
Kapacitet	15 ton / 139 kN
Oljevolym	308 cm
Slaglängd	152 mm

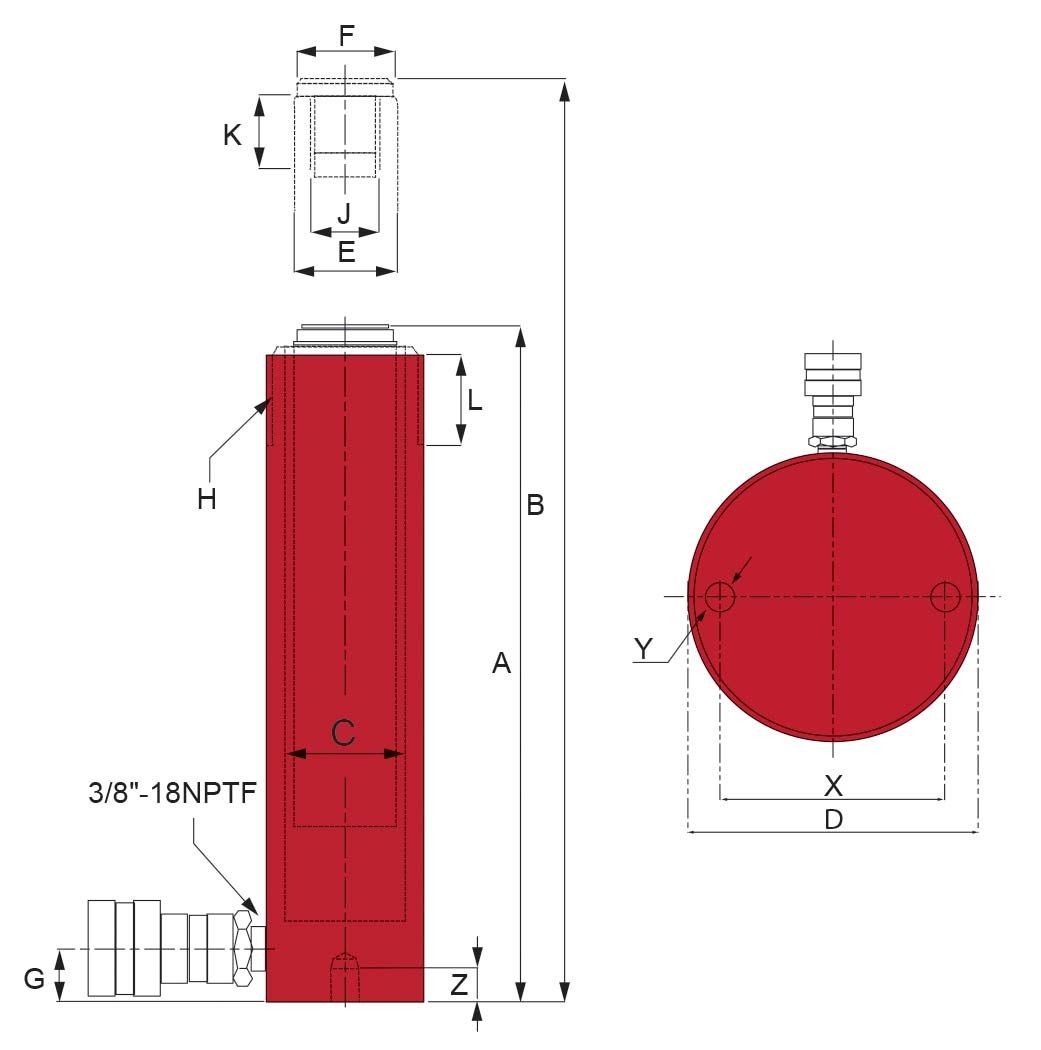

A Bygghöjd Min höjd	270 mm
B Max höjd	422 mm
C Cylinderns inner Ø	51 mm
D Cylinderns ytter Ø	70 mm
E Kolvstångens Ø	41 mm
F Sadelns ytter Ø	38 mm
G Avstånd cylinderbotten till oljeinlopp	25 mm
X Håldelning	48 mm
Effektiv cylinderarea	20,3 cm
Y Gänga	3/8" -16UNC
Z Gängans djup	13 mm
H Utvändig gänga på cylinderrör	2" -16UN
L Längd utvändig gänga på cylinderrör	30 mm
J Kolvstångsgänga	1"-8UNC
K Längd kolvstångsgänga	25 mm
