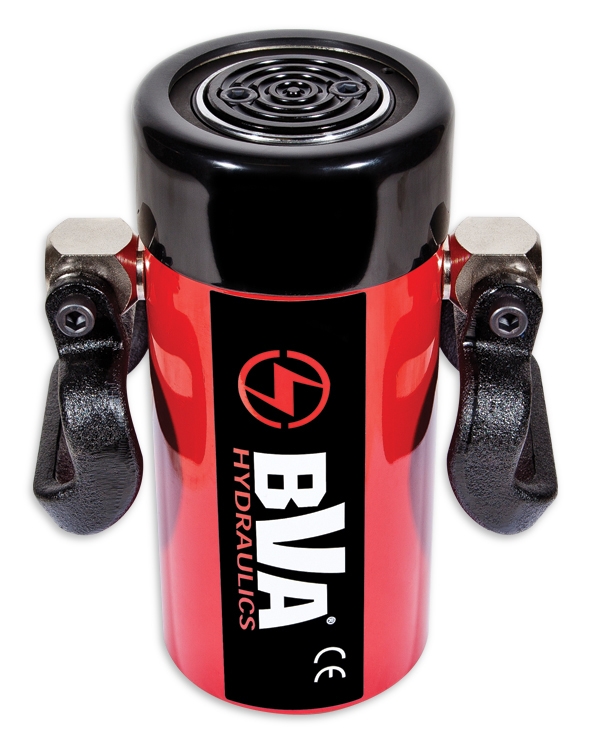

Enkelverkande Cylinder 100 Ton

#837-10H10006

BVA Hydraulics enkelverkande cylinder på 100 ton och slaglängd 168 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Utvändig främre gänga för att fästa cylindern
2 st Bärhandtag
Max.arbetstryck 700 bar

Beställningsvara

31 342,00 SEK / Styckexkl. moms

Om produkten

BVA Hydraulics enkelverkande cylinder på 100 ton och slaglängd 168 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Utvändig främre gänga för att fästa cylindern
2 st Bärhandtag
Max.arbetstryck 700 bar

Egenskaper

Vikt	57,6 kg
Kapacitet	100 ton / 911 kN
Oljevolym	2229 cm
Slaglängd	168 mm

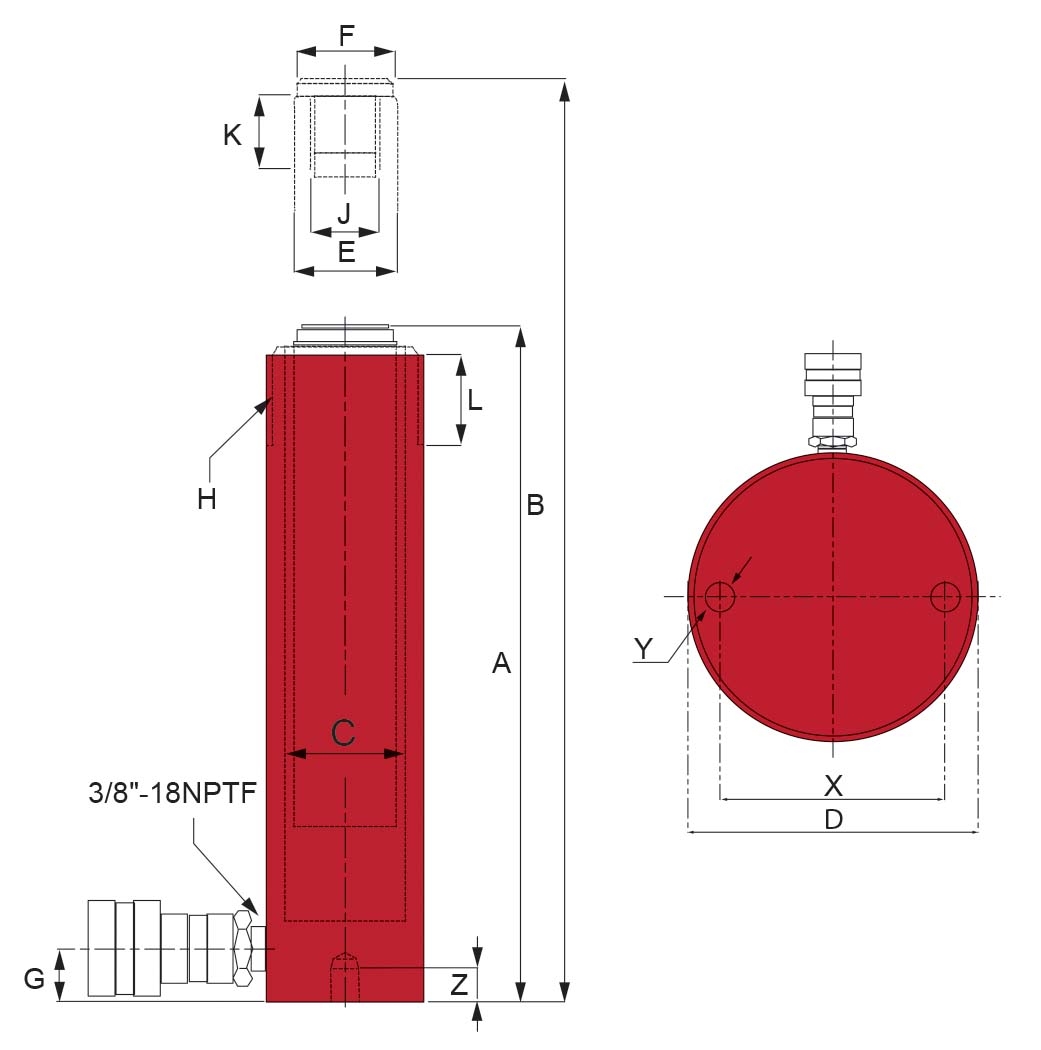

A Bygghöjd Min höjd	357 mm
B Max höjd	525 mm
C Cylinderns inner Ø	130 mm
D Cylinderns ytter Ø	159 mm
E Kolvstångens Ø	105 mm
F Sadelns ytter Ø	70 mm
G Avstånd cylinderbotten till oljeinlopp	40 mm
X Håldelning	140 mm
Effektiv cylinderarea	132,8 cm
Y Gänga	"-10UNC
Z Gängans djup	25 mm
H Utvändig gänga på cylinderrör	6 7/8"-12UN
L Längd utvändig gänga på cylinderrör	45 mm
J Kolvstångsgänga	-
K Längd kolvstångsgänga	-
