ENKELVERKANDE CYLINDER 50 TON SLAGLÄNGD 103 MM 700 BAR

#837-10H5504

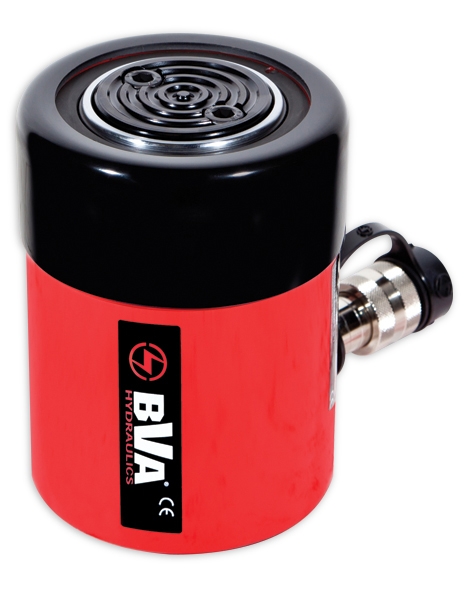

BVA Hydraulics enkelverkande cylinder på 50 ton och slaglängd 103 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Utvändig främre gänga för att fästa cylindern
Max.arbetstryck 700 bar

Beställningsvara

SEK / Styck

Om produkten

BVA Hydraulics enkelverkande cylinder på 50 ton och slaglängd 103 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Utvändig främre gänga för att fästa cylindern
Max.arbetstryck 700 bar

Egenskaper

Vikt	18,6 kg
Kapacitet	50 ton / 487 kN
Oljevolym	730 cm
Slaglängd	103 mm

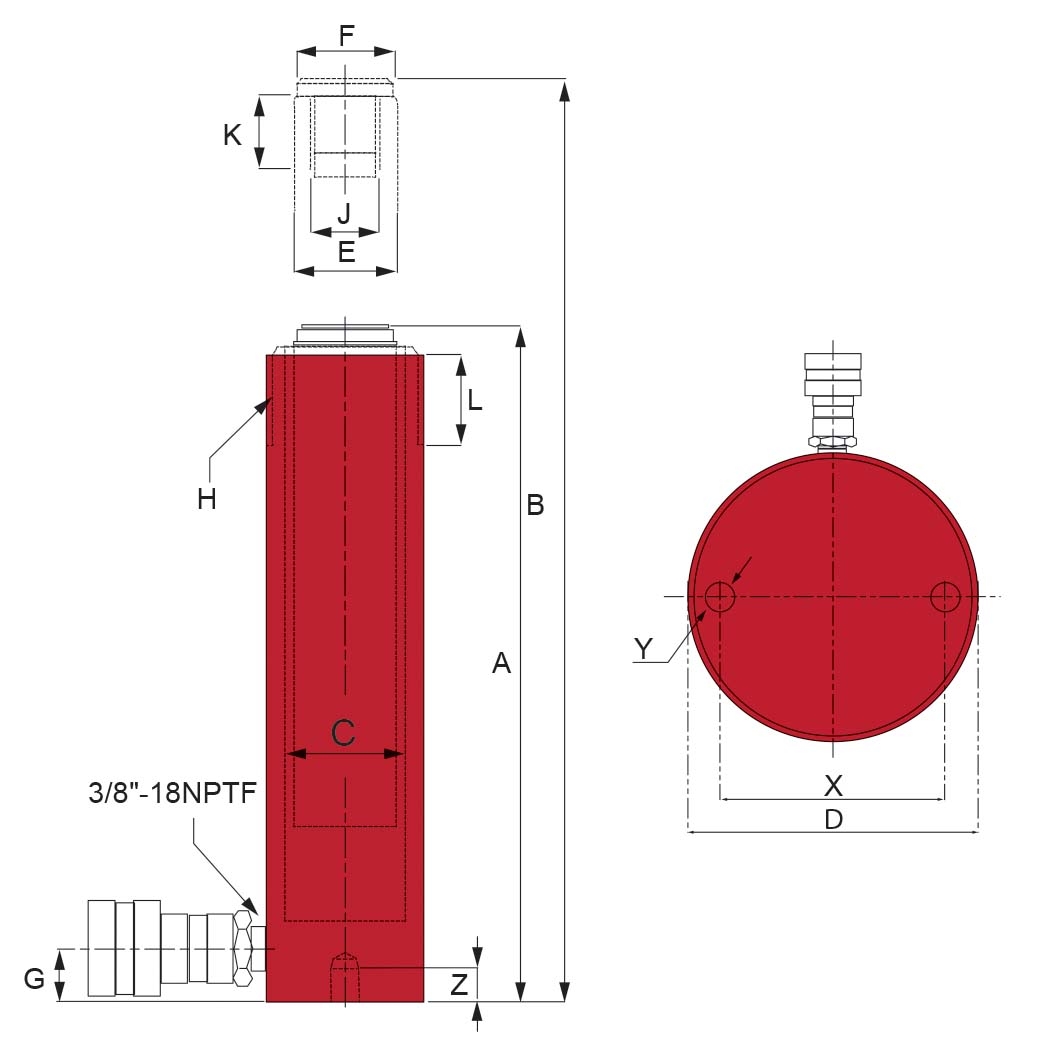

A Bygghöjd Min höjd	227 mm
B Max höjd	330 mm
C Cylinderns inner Ø	95 mm
D Cylinderns ytter Ø	127 mm
E Kolvstångens Ø	80 mm
F Sadelns ytter Ø	70 mm
G Avstånd cylinderbotten till oljeinlopp	31 mm
X Håldelning	95 mm
Effektiv cylinderarea	70,8 cm
Y Gänga	" -13UNC
Z Gängans djup	19 mm
H Utvändig gänga på cylinderrör	5"-12UN
L Längd utvändig gänga på cylinderrör	55 mm
J Kolvstångsgänga	-
K Längd kolvstångsgänga	-
