Enkelverkande Cylinder 5 Ton

#837-10H0509

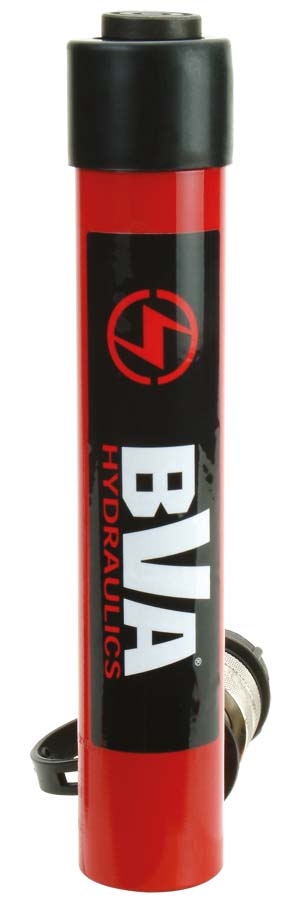

BVA Hydraulics enkelverkande cylinder på 5 ton och slaglängd 229 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Gängad sadel för anslutning av olika tillbehör
Utvändig främre gänga för att fästa cylindern
Max.arbetstryck 700 bar

Beställningsvara

4 704,00 SEK / Styckexkl. moms

Om produkten

BVA Hydraulics enkelverkande cylinder på 5 ton och slaglängd 229 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.

Fjäderretur, kraftig fjäder för snabbare retur av kolv
Tillverkad i högkvalitativt solitt stål
Stödring för skydd mot snedbelastning
Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
Gängad sadel för anslutning av olika tillbehör
Utvändig främre gänga för att fästa cylindern
Max.arbetstryck 700 bar

Egenskaper

Vikt	2,5 kg
Kapacitet	5 ton / 44 kN
Oljevolym	148 cm
Slaglängd	229 mm

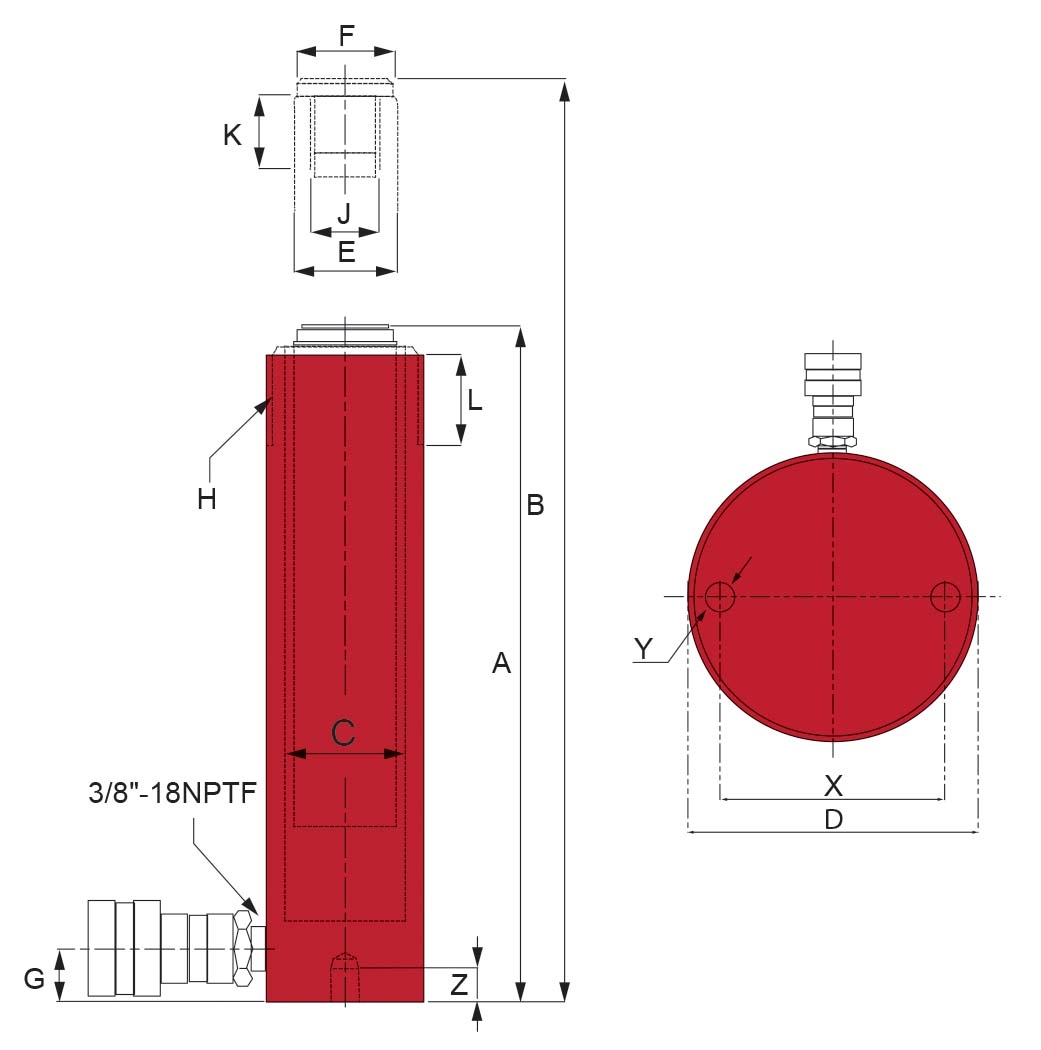

A Bygghöjd Min höjd	324 mm
B Max höjd	552 mm
C Cylinderns inner Ø	28 mm
D Cylinderns ytter Ø	38 mm
E Kolvstångens Ø	25 mm
F Sadelns ytter Ø	25 mm
G Avstånd cylinderbotten till oljeinlopp	20 mm
X Håldelning	25 mm
Effektiv cylinderarea	6,5 cm
Y Gänga	" -20UNC
Z Gängans djup	14 mm
H Utvändig gänga på cylinderrör	1" -16N
L Längd utvändig gänga på cylinderrör	28 mm
J Kolvstångsgänga	" -16UNF
K Längd kolvstångsgänga	16 mm
